GraphDB로 코드 구조 시각화 하기 (1/4): Neo4j와 프로그램 분석의 만남

시리즈 전체 목차

Part 1: Neo4j와 프로그램 분석의 만남 (현재 글)

• 왜 코드 분석에 GraphDB인가?
• Neo4j 핵심 개념과 기본 구조
• 프로그램 구조의 그래프 모델링 기초
• 첫 번째 실습: 로컬 환경 구축

Part 2: 코드 분석을 위한 데이터 모델링과 실습

• 상세 그래프 스키마 설계
• 다양한 프로그래밍 언어 지원
• 실전 의존성 및 영향도 분석
• 그래프 메트릭과 패턴 탐지

Part 3: AWS 환경에서 Neo4j 배포와 파이프라인 구축

• EC2/ECS/EKS 배포 전략
• 코드 수집 및 분석 파이프라인
• AWS 서비스 통합 (S3, Lambda, Step Functions)
• 보안 및 네트워크 설정

Part 4: 고급 시각화와 프로덕션 운영

• 커스텀 시각화 구축
• 성능 최적화 및 스케일링
• 모니터링 및 운영 자동화
• 실제 사용 사례

Part 5: Cypher 쿼리 언어 완벽 가이드

• Cypher 기초 문법과 패턴 매칭
• 고급 쿼리 기법과 최적화
• 그래프 알고리즘 활용
• 실전 쿼리 패턴 모음

---

1. GraphDB란 무엇인가?

1.1 GraphDB의 정의

Graph Database(그래프 데이터베이스)는 데이터를 노드(Node), 엣지(Edge), 속성(Property)으로 표현하는 NoSQL 데이터베이스입니다. 전통적인 테이블 기반 구조 대신, 엔티티 간의 관계(Relationship)를 일급 객체(First-class Citizen)로 다루는 것이 핵심 특징입니다.

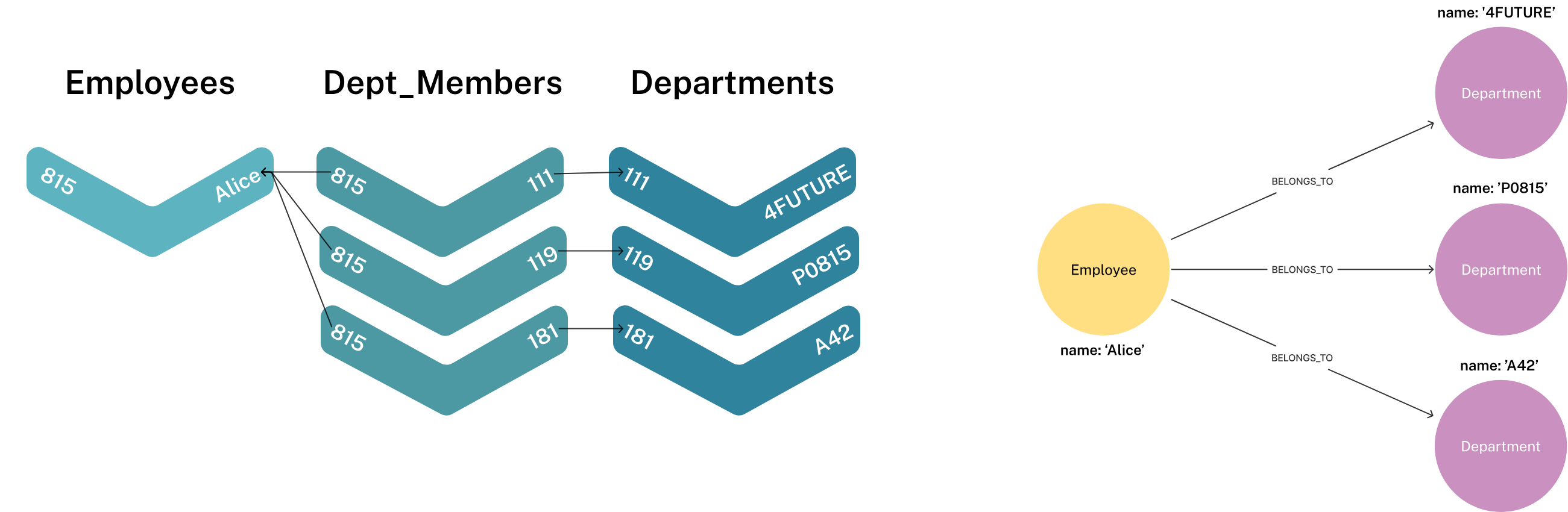

전통적 DB: 데이터 + 관계(외래키, JOIN)
GraphDB:   데이터 = 노드 + 관계(직접 연결)

1.2 GraphDB의 핵심 구성 요소

노드 (Node/Vertex)

• 엔티티나 객체를 표현하는 기본 단위
• 고유 식별자와 여러 속성(키-값 쌍)을 가짐
• 예: 사람, 제품, 문서, 코드 클래스

엣지 (Edge/Relationship)

• 노드 간의 연결을 표현
• 방향성을 가질 수 있음 (단방향/양방향)
• 관계의 타입과 가중치 등의 속성 포함 가능
• 예: FRIENDS_WITH, PURCHASED, DEPENDS_ON

속성 (Property)

• 노드나 엣지에 붙는 메타데이터
• 유연한 스키마로 다양한 데이터 타입 지원
• 예: name, age, timestamp, amount

1.3 GraphDB의 핵심 특징

1. 관계의 직접 저장

RDBMS: User → (JOIN) → Friendship ← (JOIN) ← User
GraphDB: User --[FRIENDS_WITH]--> User

전통적인 데이터베이스는 관계를 별도 테이블과 JOIN으로 표현하지만, GraphDB는 관계를 물리적으로 직접 저장합니다.

2. 상수 시간 관계 순회

• 인접한 노드를 찾는데 걸리는 시간이 그래프 크기와 무관
• 포인터 기반 탐색으로 O(1) 시간 복잡도
• 깊은 관계 쿼리도 빠른 성능 유지

3. 유연한 스키마

• 스키마리스(Schema-less) 또는 스키마-옵셔널
• 다양한 타입의 노드와 관계를 같은 그래프에 저장
• 실시간 스키마 변경 가능

4. 직관적인 데이터 모델링

• 화이트보드에 그리는 방식 그대로 저장
• 비즈니스 도메인을 자연스럽게 표현
• 그래프 시각화로 즉시 이해 가능

1.4 GraphDB vs 다른 데이터베이스

1.5 GraphDB의 일반적인 사용 사례

소셜 네트워크

• 친구 관계, 팔로우, 추천 알고리즘
• "친구의 친구" 같은 복잡한 관계 쿼리

추천 시스템

• 사용자-제품-카테고리 관계 분석
• 협업 필터링, 유사도 계산

지식 그래프

• 엔티티 간 의미적 관계 표현
• 질의 응답, 검색 엔진

사기 탐지

• 금융 거래 패턴 분석
• 이상 관계 탐지

네트워크 및 IT 운영

• 인프라 의존성 매핑
• 영향도 분석, 장애 전파 예측

1.6 주요 GraphDB 제품

Neo4j (이 시리즈의 주제)

• 가장 인기 있는 그래프 DB
• Cypher 쿼리 언어
• ACID 트랜잭션 지원
• 풍부한 생태계

Amazon Neptune

• AWS 관리형 서비스
• Gremlin, SPARQL 지원
• 높은 가용성과 확장성

ArangoDB

• 멀티 모델 (문서 + 그래프)
• AQL 쿼리 언어
• 수평적 확장

JanusGraph

• 오픈소스
• 대규모 그래프 지원
• 다양한 백엔드 스토리지

---

2. 왜 코드 분석에 GraphDB인가?

2.1 전통적 코드 분석 도구의 한계

대규모 코드베이스를 이해하고 유지보수하는 것은 현대 소프트웨어 개발의 핵심 과제입니다.

문제점:

• 선형적 분석의 한계: 정적 분석 도구들은 파일 단위로 코드를 분석하지만, 모듈 간 복잡한 의존성은 파악하기 어려움
• 의존성 추적의 복잡성: "이 함수를 변경하면 어디에 영향을 미칠까?" 같은 질문에 답하기 어려움
• 레거시 코드 이해: 수년간 축적된 코드베이스의 전체 구조를 파악하는데 막대한 시간 소요
• 관계 데이터 표현: RDBMS는 여러 단계의 JOIN으로 관계를 표현하지만, 성능과 복잡도 문제 발생

2.2 GraphDB가 제공하는 가치

GraphDB는 이러한 문제들을 근본적으로 해결합니다.

핵심 강점:

관계 중심 데이터 모델

• 자연스러운 표현: 코드의 구조는 본질적으로 그래프입니다
  • 클래스는 다른 클래스를 참조
  • 함수는 다른 함수를 호출
  • 모듈은 다른 모듈에 의존
• 직관적 모델링: 개발자가 생각하는 방식 그대로 데이터 저장

복잡한 의존성 그래프 표현

// 3단계 떨어진 의존성을 간단하게 표현
MATCH (start:Class {name: 'UserService'})
      -[:DEPENDS_ON*1..3]->(dependency:Class)
RETURN dependency.name

빠른 관계 순회

• JOIN 없이 포인터 기반으로 관계 순회
• 깊이가 깊어져도 성능 저하 최소화
• 실시간 영향도 분석 가능

유연한 쿼리

• 패턴 매칭으로 복잡한 관계 표현
• 그래프 알고리즘 내장 (최단 경로, 중심성 등)
• 동적 스키마로 변화에 유연

2.3 코드 분석 특화 시나리오

마이크로서비스 의존성 관리

• 서비스 간 호출 관계 시각화
• 장애 전파 경로 분석
• API 버전 관리

레거시 시스템 현대화

• 기존 코드베이스 구조 파악
• 모듈화 경계 식별
• 리팩토링 우선순위 결정

보안 및 컴플라이언스

• 민감 데이터 흐름 추적
• 권한 체크 누락 탐지
• 의존성 보안 취약점 분석

---

3. Neo4j 핵심 개념

Neo4j는 가장 인기 있는 그래프 데이터베이스로, ACID 트랜잭션과 풍부한 쿼리 언어를 제공합니다.

3.1 Graph 데이터베이스 기초

노드 (Node)

• 엔티티를 표현하는 기본 단위
• 예: Class, Function, Package

// 노드 생성
CREATE (c:Class {
  name: 'UserService',
  filePath: '/src/services/UserService.java',
  lineCount: 250
})

관계 (Relationship)

• 노드 간의 연결을 표현
• 방향성이 있으며 타입과 속성을 가짐
• 예: DEPENDS_ON, CALLS, IMPLEMENTS

// 관계 생성
MATCH (a:Class {name: 'UserController'})
MATCH (b:Class {name: 'UserService'})
CREATE (a)-[:DEPENDS_ON {type: 'field'}]->(b)

속성 (Property)

• 노드나 관계에 붙는 키-값 쌍
• 다양한 타입 지원 (문자열, 숫자, 배열, 날짜 등)

// 속성이 있는 노드
CREATE (m:Method {
  name: 'getUserById',
  visibility: 'public',
  returnType: 'User',
  complexity: 5,
  parameters: ['String id']
})

3.2 레이블과 타입

레이블 (Label)

• 노드를 분류하는 태그
• 하나의 노드가 여러 레이블을 가질 수 있음
• 인덱싱과 쿼리 성능에 영향

// 다중 레이블
CREATE (n:Class:Abstract:PublicAPI {name: 'BaseController'})

관계 타입 (Relationship Type)

• 관계의 의미를 정의
• 필수 속성 (관계는 반드시 하나의 타입을 가짐)

// 다양한 관계 타입
MATCH (a:Method)-[r:CALLS|INVOKES]->(b:Method)
RETURN type(r), a.name, b.name

3.3 Neo4j vs RDBMS

데이터 모델 비교

RDBMS 방식:

-- 3단계 의존성 찾기 위해 복잡한 JOIN
SELECT DISTINCT d.name
FROM classes c
JOIN dependencies d1 ON c.id = d1.from_class_id
JOIN dependencies d2 ON d1.to_class_id = d2.from_class_id
JOIN dependencies d3 ON d2.to_class_id = d3.from_class_id
JOIN classes d ON d3.to_class_id = d.id
WHERE c.name = 'UserService'

Neo4j 방식:

-- 같은 쿼리를 패턴 매칭으로 간단하게
MATCH (c:Class {name: 'UserService'})
      -[:DEPENDS_ON*3]->(d:Class)
RETURN DISTINCT d.name

성능 특성

적합한 사용 사례

Neo4j가 더 나은 경우:

• 깊은 관계 순회 (3단계 이상)
• 패턴 탐지 (예: 순환 의존성)
• 동적 스키마 필요
• 실시간 추천/분석

RDBMS가 더 나은 경우:

• 집계 중심 작업 (SUM, AVG)
• 단순 CRUD
• 정형화된 리포팅
• 트랜잭션 범위가 넓은 경우

---

4. 프로그램 구조의 그래프 모델링

4.1 기본 노드 설계

Package/Module 노드

CREATE (p:Package {
  name: 'com.example.user',
  path: '/src/main/java/com/example/user',
  type: 'source'
})

Class 노드

CREATE (c:Class {
  name: 'UserService',
  fullyQualifiedName: 'com.example.user.UserService',
  type: 'class',
  visibility: 'public',
  abstract: false,
  lineCount: 150,
  filePath: '/src/main/java/com/example/user/UserService.java'
})

Method 노드

CREATE (m:Method {
  name: 'getUserById',
  signature: 'getUserById(String)',
  returnType: 'User',
  visibility: 'public',
  static: false,
  complexity: 3,
  lineCount: 15,
  startLine: 45,
  endLine: 60
})

4.2 관계 설계

CONTAINS (포함 관계)

// Package가 Class를 포함
MATCH (p:Package {name: 'com.example.user'})
MATCH (c:Class {name: 'UserService'})
CREATE (p)-[:CONTAINS]->(c)

// Class가 Method를 포함
MATCH (c:Class {name: 'UserService'})
MATCH (m:Method {name: 'getUserById'})
CREATE (c)-[:CONTAINS]->(m)

DEPENDS_ON (의존 관계)

MATCH (a:Class {name: 'UserController'})
MATCH (b:Class {name: 'UserService'})
CREATE (a)-[:DEPENDS_ON {
  type: 'field',        // field, parameter, local, return
  required: true
}]->(b)

CALLS (호출 관계)

MATCH (caller:Method {signature: 'createUser(UserDto)'})
MATCH (callee:Method {signature: 'validateUser(User)'})
CREATE (caller)-[:CALLS {
  lineNumber: 23,
  conditional: false    // if/switch 내부 호출 여부
}]->(callee)

IMPLEMENTS/EXTENDS (상속 관계)

MATCH (impl:Class {name: 'UserServiceImpl'})
MATCH (intf:Class {name: 'UserService', type: 'interface'})
CREATE (impl)-[:IMPLEMENTS]->(intf)

MATCH (child:Class {name: 'AdminUser'})
MATCH (parent:Class {name: 'User'})
CREATE (child)-[:EXTENDS]->(parent)

4.3 간단한 예제: 간단한 서비스 구조

// 1. Package 생성
CREATE (pController:Package {name: 'com.example.controller'})
CREATE (pService:Package {name: 'com.example.service'})
CREATE (pRepository:Package {name: 'com.example.repository'})

// 2. Classes 생성
CREATE (controller:Class {
  name: 'UserController',
  type: 'class'
})
CREATE (service:Class {
  name: 'UserService',
  type: 'class'
})
CREATE (repository:Class {
  name: 'UserRepository',
  type: 'interface'
})
CREATE (entity:Class {
  name: 'User',
  type: 'class'
})

// 3. Methods 생성
CREATE (getUser:Method {
  name: 'getUser',
  signature: 'getUser(Long)',
  returnType: 'User'
})
CREATE (findById:Method {
  name: 'findById',
  signature: 'findById(Long)',
  returnType: 'Optional<User>'
})

// 4. Package 포함 관계
CREATE (pController)-[:CONTAINS]->(controller)
CREATE (pService)-[:CONTAINS]->(service)
CREATE (pRepository)-[:CONTAINS]->(repository)
CREATE (pRepository)-[:CONTAINS]->(entity)

// 5. Class 포함 관계
CREATE (controller)-[:CONTAINS]->(getUser)
CREATE (repository)-[:CONTAINS]->(findById)

// 6. 의존 관계
CREATE (controller)-[:DEPENDS_ON {type: 'field'}]->(service)
CREATE (service)-[:DEPENDS_ON {type: 'field'}]->(repository)
CREATE (repository)-[:DEPENDS_ON {type: 'return'}]->(entity)

// 7. 호출 관계
CREATE (getUser)-[:CALLS]->(findById)

---

5. 첫 번째 실습: Neo4j 로컬 설치와 샘플 데이터

5.1 Neo4j Desktop 설치

AWS에 배포하기 전에 로컬에서 먼저 실습해봅시다.

1. Neo4j Desktop 다운로드
2. 설치 후 새 프로젝트 생성
3. 로컬 데이터베이스 생성 (이름: code-analysis)
4. 데이터베이스 시작
5. Neo4j Browser 열기 (http://localhost:7474)

5.2 샘플 데이터 입력

Neo4j Browser에서 다음 Cypher 쿼리를 실행:

// 간단한 웹 애플리케이션 구조 생성
// 1. Packages
CREATE (web:Package {name: 'web', type: 'presentation'})
CREATE (service:Package {name: 'service', type: 'business'})
CREATE (data:Package {name: 'data', type: 'persistence'})

// 2. Web Layer
CREATE (userCtrl:Class:Controller {
  name: 'UserController',
  path: 'web/UserController.java'
})
CREATE (productCtrl:Class:Controller {
  name: 'ProductController',
  path: 'web/ProductController.java'
})

// 3. Service Layer
CREATE (userSvc:Class:Service {
  name: 'UserService',
  path: 'service/UserService.java'
})
CREATE (productSvc:Class:Service {
  name: 'ProductService',
  path: 'service/ProductService.java'
})
CREATE (emailSvc:Class:Service {
  name: 'EmailService',
  path: 'service/EmailService.java'
})

// 4. Data Layer
CREATE (userRepo:Class:Repository {
  name: 'UserRepository',
  path: 'data/UserRepository.java'
})
CREATE (productRepo:Class:Repository {
  name: 'ProductRepository',
  path: 'data/ProductRepository.java'
})

// 5. Package containment
CREATE (web)-[:CONTAINS]->(userCtrl)
CREATE (web)-[:CONTAINS]->(productCtrl)
CREATE (service)-[:CONTAINS]->(userSvc)
CREATE (service)-[:CONTAINS]->(productSvc)
CREATE (service)-[:CONTAINS]->(emailSvc)
CREATE (data)-[:CONTAINS]->(userRepo)
CREATE (data)-[:CONTAINS]->(productRepo)

// 6. Dependencies
CREATE (userCtrl)-[:DEPENDS_ON {type: 'field'}]->(userSvc)
CREATE (productCtrl)-[:DEPENDS_ON {type: 'field'}]->(productSvc)
CREATE (userSvc)-[:DEPENDS_ON {type: 'field'}]->(userRepo)
CREATE (userSvc)-[:DEPENDS_ON {type: 'field'}]->(emailSvc)
CREATE (productSvc)-[:DEPENDS_ON {type: 'field'}]->(productRepo)

RETURN 'Sample data created!' AS result

5.3 기본 탐색

Neo4j Browser에서 간단한 시각화를 확인할 수 있습니다:

전체 구조 보기:

MATCH (n)
RETURN n
LIMIT 50

레이어별 의존성:

MATCH path = (controller:Controller)
             -[:DEPENDS_ON*]->(repo:Repository)
RETURN path

참고: Cypher 쿼리 언어에 대한 상세한 내용은 Part 5에서 다룹니다.

---

결론

이번 글에서는 GraphDB와 Neo4j의 기본 개념을 살펴보고, 프로그램 구조를 그래프로 모델링하는 방법을 배웠습니다.

주요 내용 정리:

1. GraphDB 기초: 노드-엣지-속성 기반 데이터 모델과 핵심 특징
2. 코드 분석 적용: 관계 중심 모델링으로 복잡한 의존성 표현
3. Neo4j 핵심: ACID 트랜잭션과 Cypher를 제공하는 인기 GraphDB
4. 모델링 기초: Package, Class, Method 노드와 관계 설계 패턴
5. 실습 환경: Neo4j Desktop을 활용한 로컬 개발 환경 구축

다음 글 예고:

Part 2에서는 더 깊이 들어가서:

• 복잡한 프로그래밍 패턴을 그래프로 표현하는 방법
• 언어별 특성을 반영한 모델링 (Java, Python, JavaScript)
• 실전 의존성 및 영향도 분석 기법
• 그래프 메트릭 계산과 패턴 탐지

을 다룰 예정입니다.

---

AWS 환경에서의 실전 활용이 궁금하시다면 다음 편을 기대해주세요!
